圖1 EDFA放大前和放大后信號對比

摻鉺光放大器（EDFA）在長距離光纖通信中廣泛使用，與波分復用技術緊密組合，可以同時放大多個波長光信號，如圖1所示，常用于C波段和L波段，覆蓋1530nm至1565nm范圍。EDFA不僅解決了損耗對光網絡傳輸速率與距離的限制問題，還因為實時、高增益、低噪聲、低損耗的特點成為新一代光纖通信系統中不可或缺的關鍵器件。在EDFA研制生產過程中，增益和噪聲系數是反映EDFA性能的關鍵指標，那么如何測試這兩項參數呢？

我們先來看一下兩個指標的測試標準：根據IEC規范，增益（G:GAIN）是指輸出與輸入信號光功率之比（不包括泵光和ASE光），即增益G為：

噪聲系數（NF：Noise Figure）是放大器輸入信噪比和輸出信噪比之比，即噪聲系數NF為：

由此可知：能否準確計算出增益和噪聲系數取決于每個信道的輸入信號功率、輸出信號功率和自發輻射噪聲功率的測量分析精度，并且與信號光譜的分布相關聯。因此，選擇高分辨率、大動態范圍的光譜分析儀至關重要，中電科思儀科技股份有限公司最新推出的6362D光譜分析儀0.02nm的最高分辨率以及大于78dB的動態范圍，可以有效保證EDFA系統中相關參數的準確測量。

圖2  6362D光譜分析儀

圖3 EDFA參數典型測試光路

使用6362D測量EDFA相關參數的典型測試光路如上圖所示，將EDFA模塊接入光路中，通過光開關切換EDFA輸入信號和輸出信號，利用6362D實現相關參數的自動分析。

圖4  EDFA參數分析結果

要獲得EDFA參數的測試結果，首先切換光路將輸入光放大器的信號光輸入到6362D光譜分析儀，選擇曲線A進入寫入模式，根據符合信號光波形的測量條件測量信號光波形；接著切換光路，將光放大器的輸出光輸入到6362D光譜分析儀，選擇曲線B進入寫入模式，以信號光波形相同的測量條件測量輸出光的波形。由此可得到EDFA參數的測試結果（如圖4所示），并以列表的形式展示在儀器下方區域，準確高效地獲取了全部不同波長下的EDFA增益、噪聲系數等指標。

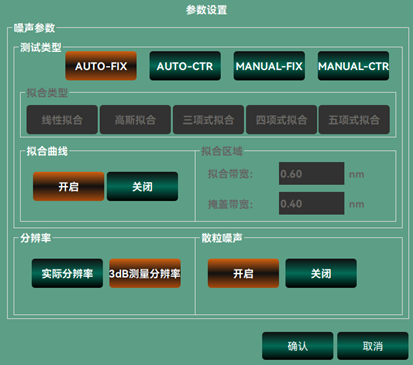

圖5  EDFA分析參數設置界面

同時，如圖5所示，6362D光譜分析儀還提供了友好的EDFA分析參數設置界面，用戶可以根據EDFA特點匹配設置信號光的截至功率、功率測試類型、輸入輸出偏移量，以及噪聲的擬合類型等參數，以保障測試結果的精確性。

作為新推出的新一代近紅外光譜分析儀，6362D光譜分析儀已經可以滿足當前光通信技術中，對EDFA增益和噪聲系數等參數的測試需求，一鍵測試功能，可以大大地提升對EDFA模塊的測試效率，降低測試成本，內置的豐富的EDFA分析參數，可以滿足用戶不同的測試需求。同時，6362D光譜分析儀也可以根據用戶需求，對包括EDFA一鍵測試功能在內的內置功能進行改進和定制，為用戶提供更好的測試體驗，與用戶一同前行。
