如何分析諧振頻率?

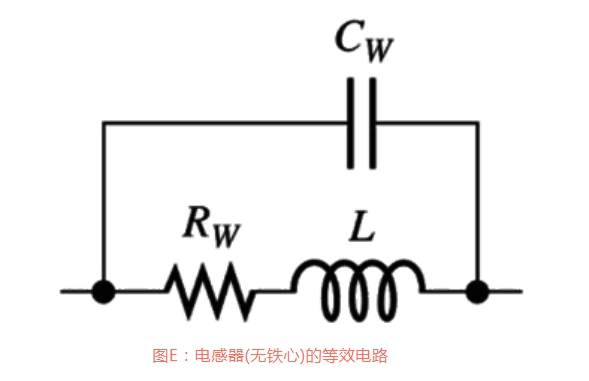

組件特性是在特定條件下(商規、車規、軍規)組件的性能，所以測量條件須大于或等于實際應用的條件，電感與電容在不同頻率下的電抗特性不同，雖然同批料組件的生產過程一致性較高，但是寄生組件的值還是有些許差異，同時也須確認組件是否工作在諧振頻率之后(因?yàn)殡娍固匦赞D(zhuǎn)變)，此時傳統的LCR Meter僅針對單點頻率測量便無法滿足需求，而過去可以通過頻率掃描的測量又僅在昂貴的阻抗分析儀才具備此功能。

目前的LCR Meter已進化為具備阻抗分析儀的掃頻與寄生組件評估的能力，如圖F，是一個電容組件使用固緯 LCR-8200A測量的掃頻結果，掃描頻率范圍是 1MHz 到 27.5MHz，掃描完成的結果顯示頻率范圍區間內所對應的阻抗值Impedance Z 與相位變化，橫軸是施加的頻率要注意這邊通常都是采用對數尺度 (log scale)，縱軸是組件對應出的阻抗與相位；黃色線條是對數尺度的阻抗值變化，而綠色線條是線性尺度相位變化；從阻抗值變化的反轉處，可看出此組件的諧振頻率約為18MHz，也就是在 18MHz 之前的頻率，都還維持電容的組件特性，在18MHz 之后，就會轉為電感特性 (轉為寄生電感主宰)。

如果想要更進一步分析，就可以使用等效電路模型分析功能(Equivalent Circuit Analysis)。等效電路模型分析功能，就是呼叫出理論值推導的模型，通過曲線逼近(Curve Fitting)的方式比對，當測量值逼近理論值時便可得知寄生組件的值。

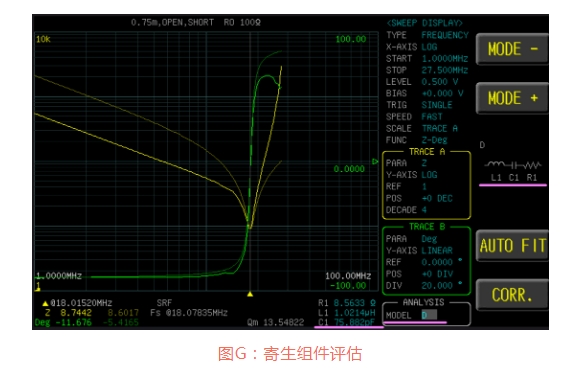

如圖G，可以先呼叫出接近的等效模型D (L1 C1 R1 互相串聯)，就會出現理論推導的模型曲線，接下來可以慢慢調整等效模型的參數 L1 C1 R1去逼近實際測量值，當理論曲線最逼近真實結果曲線時，就可以說此時的L1 R1 最接近寄生組件的數值；這樣已經是與阻抗分析儀的功能相近。

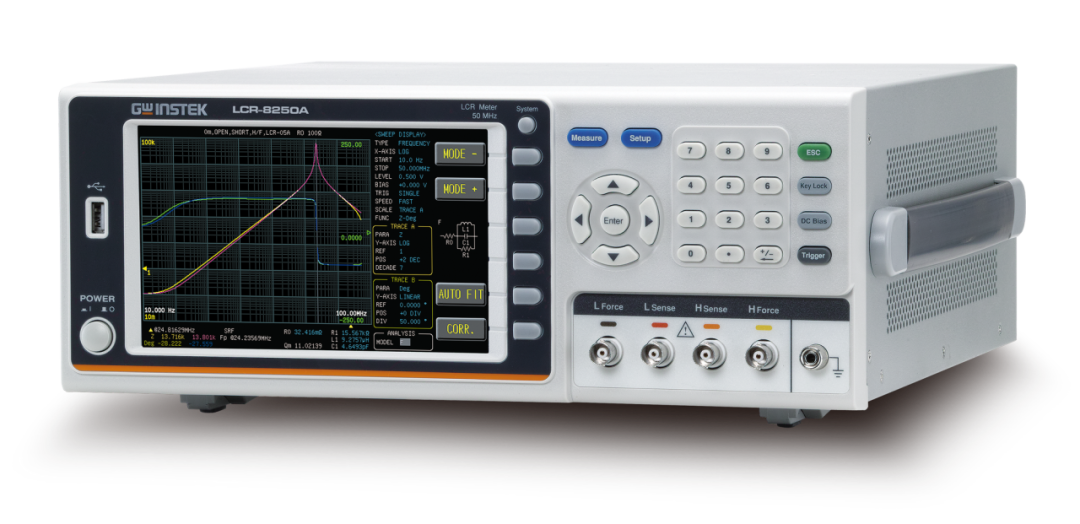

固緯的LCR-8200A系列，提供了最高達50MHz 的掃描頻率，并提供七種等效模型協助分析寄生組件。感興趣的話可通過固緯電子官網等渠道了解更多產品詳情！
