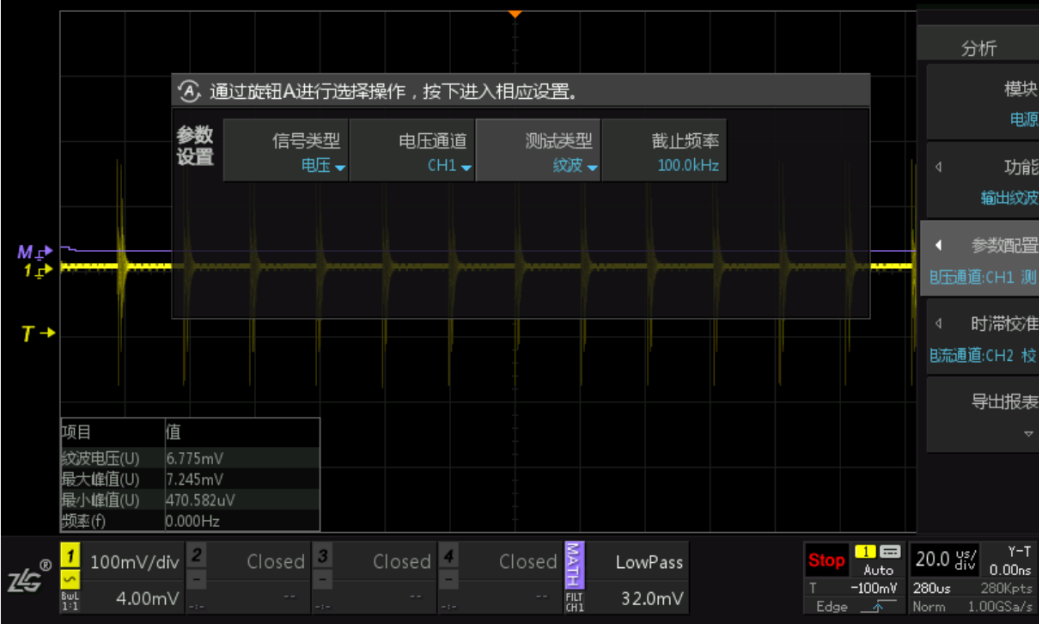

圖6 輸出紋參數設置
·信號類型：有“電流”和“電壓”兩個選項，若接入電流探頭則測量電流信號的紋波，若接入電壓探頭則測量電壓信號的紋波；
·電流/電壓通道：探頭接入示波器的通道號；
·測試類型：測試類型有“紋波”和“噪聲”兩種，可測量紋波和噪聲的電流電壓情況；
·截止頻率：用來設置進行低通濾波的截止頻率，濾除高頻成分得到紋波的主要成分，包括頻率和幅值。該設置用于濾波計算中，選擇不同的截止頻率時，得到的結果也是不一樣的。故需要根據具體的使用環境，來調整該頻率，以獲得理想的紋波。
點擊【返回】即可查看到測量結果，如圖7所示。同時在屏幕上可以看到紫色的波形為濾除高頻噪聲后的紋波。濾除后的測量結果顯示在示波器左下角的表格中。測量結果表格中有 4個項目：
·紋波/噪聲電流：濾波后的電流有效值；
·最大峰值：濾波后的電流最大峰值；
·最小峰值：濾波后的電流最小峰值；
·頻率：濾波后信號的頻率。
圖7 輸出紋波測試結果
紋波噪聲的優化
·確認同軸線纜周圍是否有高頻元件及電感器件，調整同軸線纜，觀察測試結果，排除外界干擾；
·優化開關電源電路的輸入，輸出濾波電容搭配，大電容搭配小電容，一般是100：1的比例，因為負載運行過程會出現電流用量的頻繁變化，增大電容可以顯著減小紋波噪聲，但到一定程度后效果甚微，根據實際測試調整電容的比例；
·在滿足輸出電流前提下可加大電感量，電感量越大，輸出紋波會減小，但動態響應變差，根據實際測試情況調整電感量；
·優化輸出到反饋端的元件，減小串聯電阻，增大并聯電容，可以提高開關電源的動態響應，優化紋波噪聲；
·優化PCB的布局及走線，較長的走線，過孔都會引入較大的干擾，在走線中間，過孔處增加去耦電容；
·選擇動態響應比較好的功率變換器，可以優化重載下的紋波噪聲。
