測試背景

繼電器是一種用電磁原理控制開關的電器元件，通過一個小電流來控制一個大電流的開關動作，從而實現對電路的控制，它的正常工作狀態需要保證其內部的電阻值處于正常范圍內。

測試方案

繼電器電阻值是評估其性能的關鍵參數。

我們將展示如何通過HY2516電阻測試儀來測試繼電器的內部線圈電阻數值。

HY2516直流電阻測試儀采用開爾文四線檢測原理及測試方法，保證測試結果的準確性。

01測試準備

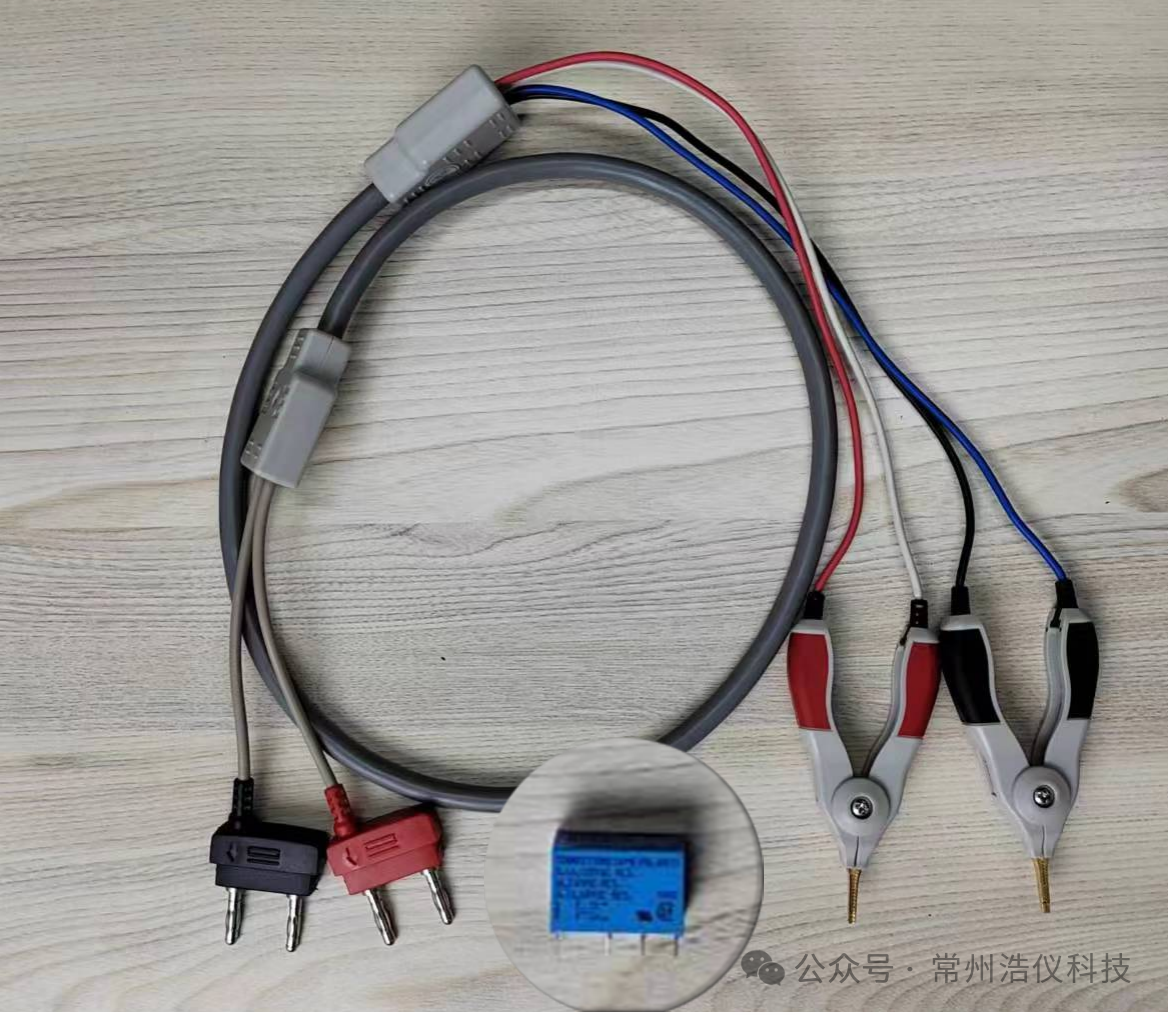

HY2516直流電阻測試儀、 測試夾具、 8腳5VDC繼電器

02測試接線

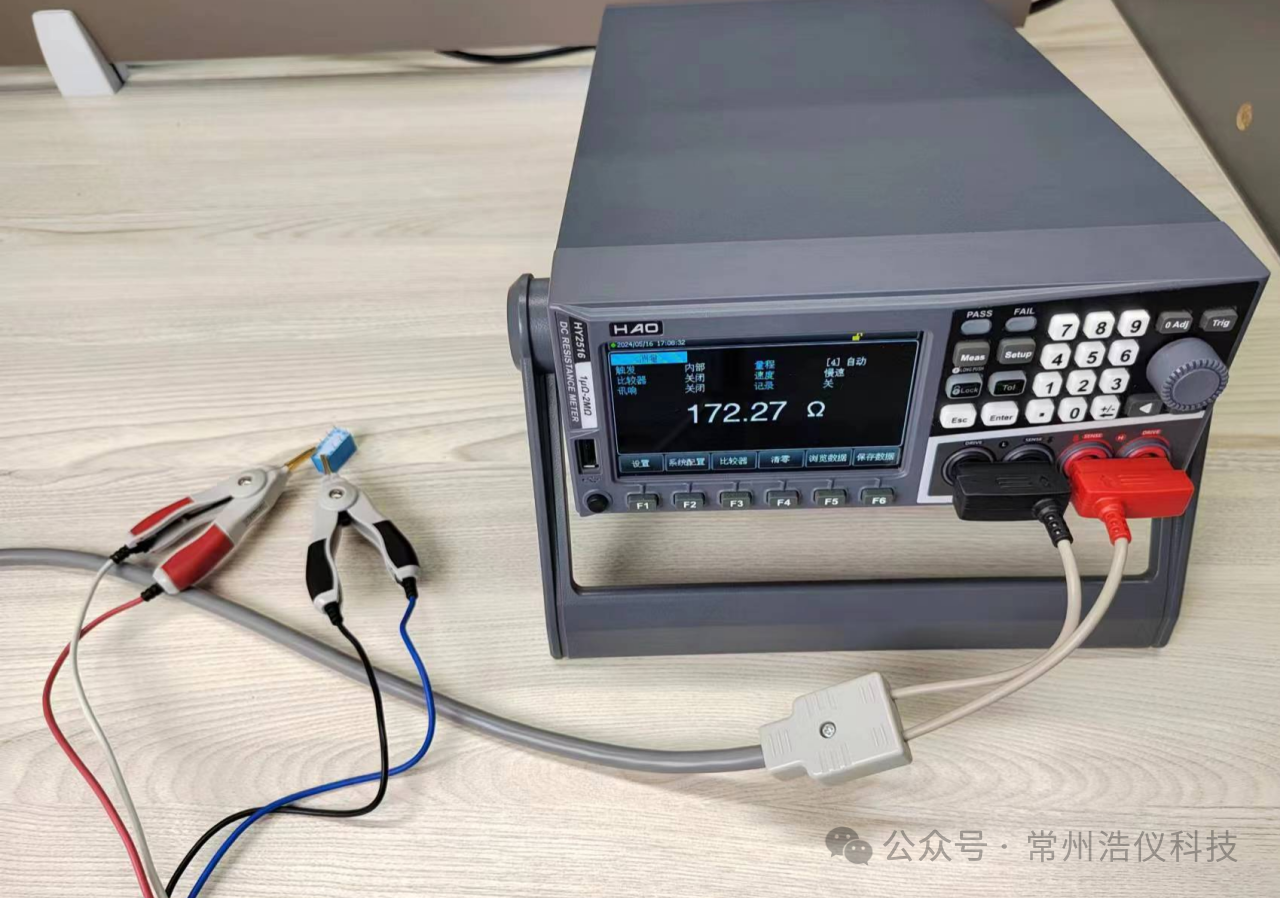

根據繼電器的內部原理圖，我們判定它的1腳和16腳為常閉觸點，即內部線圈的引腳，將測試夾具的兩端，分別接到1腳和16腳。

03測試設置

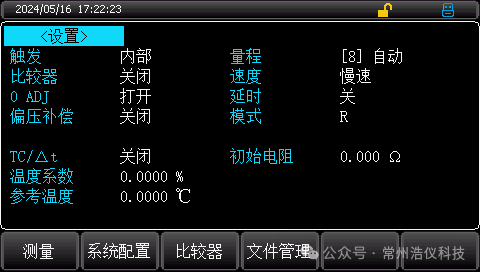

設置儀器測試模式為R，觸發方式為內部觸發，量程選擇自動檔，測試速度選擇慢速。

04測試結果

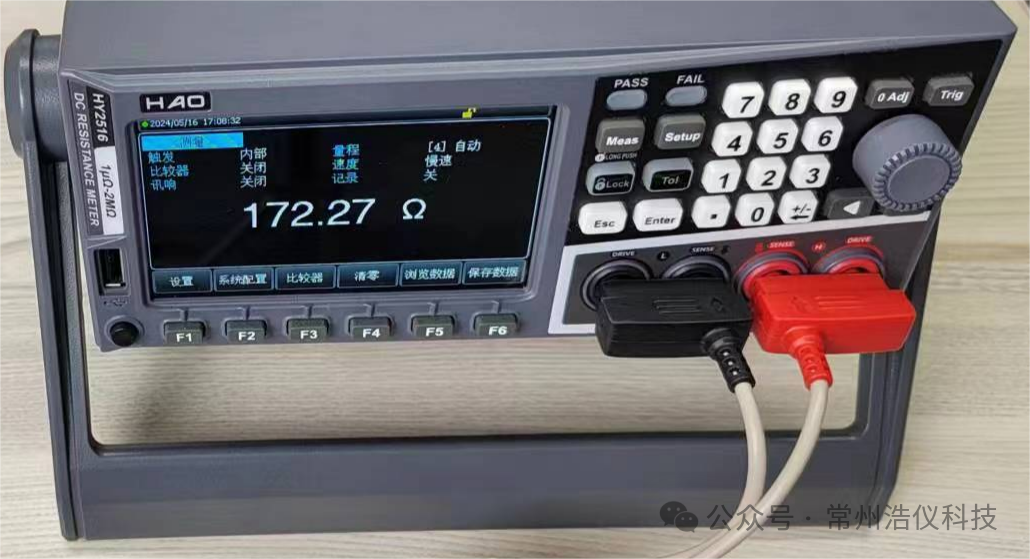

設置完成后開始測量即可測得的繼電器線圈電阻值。

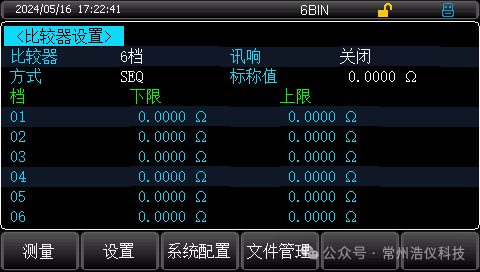

HY2516還具備比較器分選，訊響功能，最高可支持6檔分選。測量值在上下限范圍內合格，若顯示HIGH則表示測量值高于上限值，顯示LOW則顯示測量值低于下限值。
