引言

汽車線束——汽車安全的“生命線”汽車線束如同人體的“神經網絡”，負責傳遞信號與電力。一旦線束出現問題，輕則功能失效，重則可能引發短路、漏電甚至火災。因此，線束的品質檢測是汽車制造中不可忽視的關鍵環節。浩儀科技憑借高精度儀器與科學測試方案，為汽車線束的可靠性保駕護航。

本次測試主要針對汽車線束的組裝插接，測試汽車線束的容值，阻值等參數，通過數據差異從而確認并區分線束的料號和插接位置。

測試方案

高精度儀器：為檢測結果“上雙保險”

為確保測試數據的精準性，浩儀科技選用了兩臺一起測試：

HY2833 LCR數字電橋：精度高達0.05%，支持20Hz-300KHz連續頻點，可精準測量線束的電容與電阻值。

HY2516直流低電阻測試儀：最小分辨率1微歐，量程覆蓋1微歐至2兆歐，確保阻值檢測的萬無一失。測試亮點：雙儀器交叉驗證數據，誤差極?。ㄈ缱柚禍y試結果僅相差0.21mΩ），杜絕“誤判”風險。

測試過程

被測產品

1、容值測試

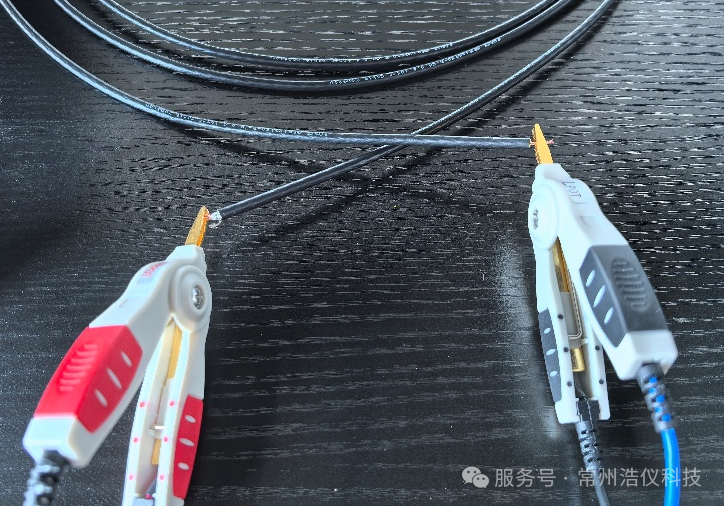

測試接線：

銅芯對屏蔽線測試

測試結果：

在100KHz頻率下，2.5m線纜長度，測得容值為223.752PF

2、阻值測試

測試接線：

銅芯對銅芯測試

測試結果：

在1KHz頻率下，2.5m線纜長度，測得阻值為0.12455Ω（歐姆），即124.55mΩ（毫歐）

為了確保數據一致性，我們再用HY2516直流低電阻測試儀測試阻值進行驗證，HY2516具有1uΩ的最小分辨率和0.05%的準確度，量程為1uΩ-2MΩ，同樣的測試條件，再次進行阻值測試。

測試結果：2.5m線纜長度，測得阻值為124.76mΩ，與LCR數字電橋數據一致（因測試環境一致性，所得數據略有波動）

現在我們來通過測量不同長度差距，看如何通過測試數據來區分位置距離。

所測數據如下：

通過數據，我們可以很好判斷并分析不同長度位置線纜的差異，階梯層次明顯，讓人一目了然，使用我們的儀器設備進行測試可以避免錯誤插接帶來的麻煩，從而提高效率。
