隨著射頻半導體產線測試、無線通信模組測試、雷達目標回波模擬、信道仿真和收發類綜合測試設備的不斷發展，對信號收發儀的頻率范圍和信號帶寬提出了更高的需求。思儀科技在6955AC（最高頻率6GHz，信號帶寬200MHz）的基礎上進行產品升級，發布了基于PXIe總線頻率覆蓋8GHz/12GHz/26.5GHz的6955BA/C/E系列信號收發儀，該系列產品具備3U 2槽/4槽的緊湊結構，信號帶寬1GHz，單邊帶相位噪聲典型值為-118dBc/Hz@10GHz（10kHz頻偏），能夠更好的滿足射頻半導體和雷達等收發設備日益發展的小型化、高性能、高效率測試需求。
性能指標先進
1GHz信號帶寬頻率響應典型值為±1.0dB，單邊帶相位噪聲優于-118dBc/Hz@10GHz（10kHz頻偏），頻率轉換時間典型值為210μs，能夠提供信號發生與信號分析功能。

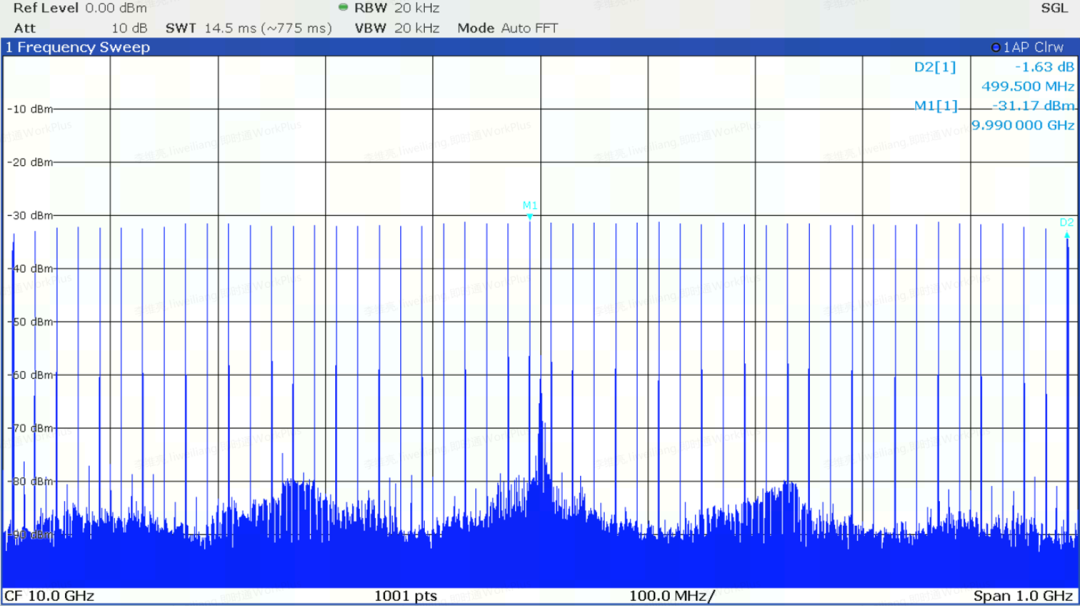

圖1 信號分析1GHz信號帶寬頻率響應測試曲線
圖2 信號發生1GHz信號帶寬頻率響應測試曲線
圖3 10GHz載波單邊帶相位噪聲優于-118dBc/Hz@10kHz頻偏
測試功能豐富
具備模擬信號發生、矢量信號發生、頻譜分析、矢量信號分析、任意波形加載播放、脈沖調制信號產生等功能。此外，信號收發儀還具備2G/3G/4G/5G、WiFi5/6/7、藍牙、星閃等無線通信協議的解調功能。
圖4 矢量信號分析功能

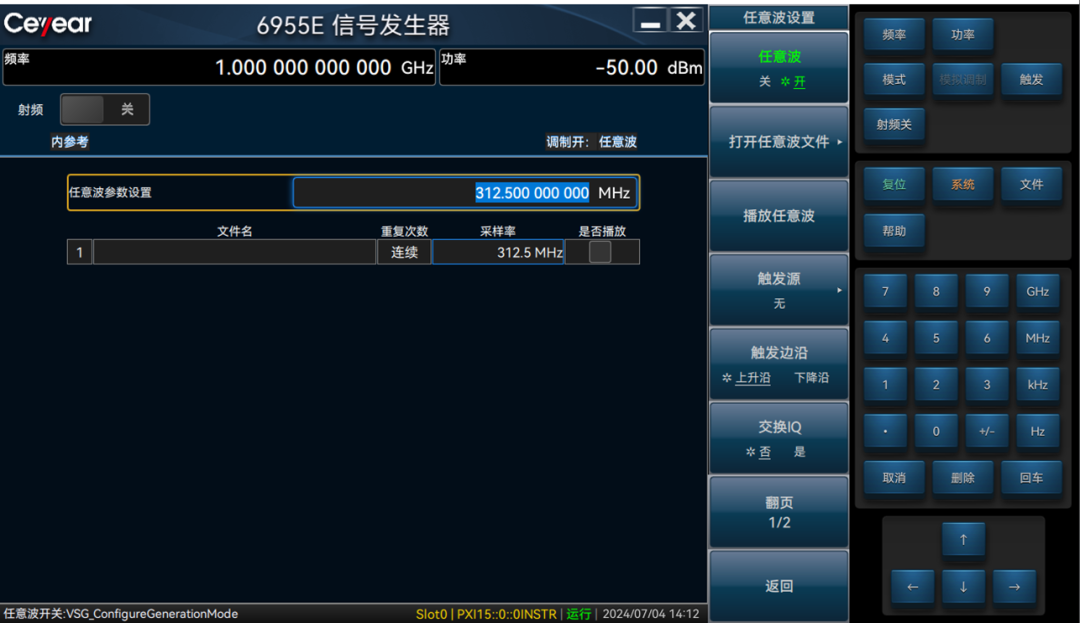

圖5 任意波形加載功能
圖6 脈沖調制信號產生功能
圖7 5G NR 400MHz信號帶寬環回測試EVM優于-44dB
測試效率優異
為提升產線測試效率，開發了基于FPGA的功率伺服、數字預失真（DPD）、List Mode等功能，可實現射頻開關、PA等射頻前端芯片和SoC芯片的產線測試。
圖8 功率伺服準確度優于±0.05dB

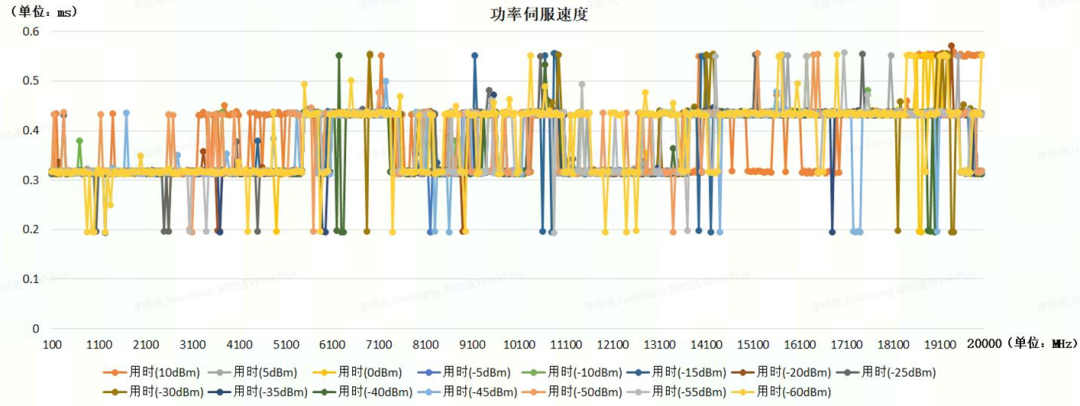

圖9 功率伺服速度優于0.6ms
前面板接口功能豐富，便于通道擴展及構建測試系統
信號收發儀將矢量信號發生與矢量信號分析功能合二為一，極大減小測試設備體積，可與其他PXIe總線模塊構建機箱式的綜合測試方案，滿足雷達、衛星等設備產線綜合測試需求。
圖10 前面板接口功能豐富
6955BA/C/E信號收發儀目前已經量產，可實現產線的快速搭建，歡迎訂購，思儀科技用測試測量賦能創新創造！
