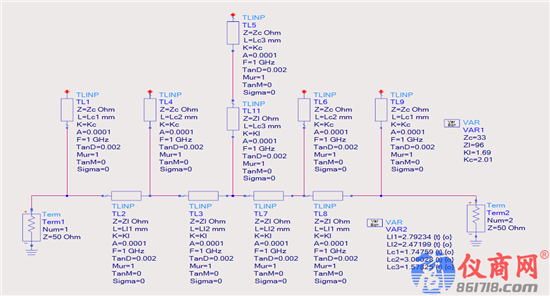

在ADS中建立由高低阻抗傳輸線級聯的理想電路模型，獲取電磁仿真的初始參數，個人習慣采用ADS中Tline-ideal中的TlineP，該模型有兩個三個參數：阻抗/有效介電常數/長度，前兩個參數在高低阻抗線規劃中已經獲得，模型建模時只有物理長度一個變量，可以用1/8波長作為初始值，然后通過ADS中的優化快速獲取準確的物理長度。詳細的模型見圖 4。

圖4 ADS模型優化獲取電磁仿真尺寸

3) Sonnet電磁仿真

所有平面結構的微波器件個人習慣使用sonnet進行仿真，sonnet可以隨意更改結構形狀，很接近實際調試時采用的方法，并且仿真速度非常快，很適合平面結構的電磁仿真。

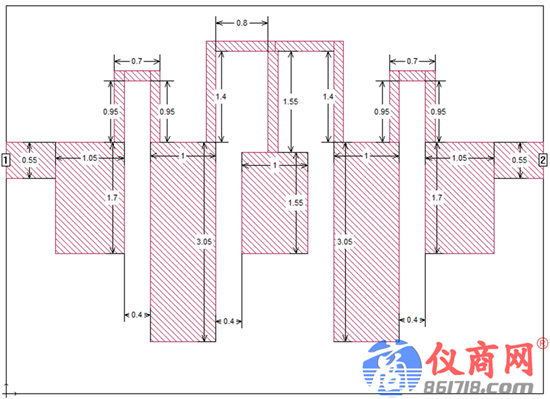

在sonnet中根據ADS仿真中獲取的尺寸建立初始電磁仿真模型如圖 5所示。

圖5 sonnet第一次電磁仿真結構和結果

通過電磁仿真可以發現ADS模型中給出的參數已經非常準確了,在電磁仿真時基本不需要優化了。

但ADS中的模型畢竟不能模擬各個短截線間的耦合效應，接頭不連續效應，根據經驗通常只需要微調下高阻線的長度就可以得到很好的設計結果了。
