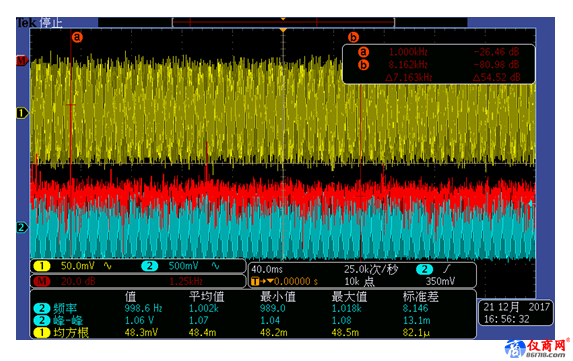

圖9 TPS7A4901放大后輸出紋波FFT變換
從圖9中可以得出在1kHz時的輸出紋波幅值為-26.46dbV，換算成未放大LDO輸出電壓中1kHz紋波峰峰值為0.95mV，利用公式1可得出PSRR為60.4dB，與datasheet中62dB較為接近，改變交流電壓頻率還可以測量在不同頻率下的PSRR。
如果使用輸入注入器和網絡分析儀可以方便得測量出LDO在設定頻率范圍的PSRR曲線。如果沒有輸入注入器和網絡分析儀，可以選擇上訴所列舉的輸入和輸出的一種組合，然后設定一個頻率，測量輸入輸出電壓中交流電壓幅值和利用公式1得出PSRR，然后改變輸入交流信號頻率重復測量，最終得到整個頻率范圍內的PSRR曲線。
關鍵詞:電源電路 紋波抑制 LDO 測量 瀏覽量：2554
