RFID（Radio Frequency Identification），全稱為射頻識別技術，是一種無線通信技術，通過無線電訊號自動識別特定目標和讀寫相關數據，讀寫速度快、數據容量大、使用壽命長等優勢使其在物聯網領域獲得廣泛的應用。
RFID基本組成部分：
標簽：由耦合元件及芯片組成，每個標簽具有獨特的電子編碼、附著在物體上標識目標對象。
讀寫器：由耦合元件，芯片組成，讀取（有時還可以寫入）標簽信息的設備
天線：在標簽和讀寫器之間傳遞射頻信號
RFID的工作頻率分為低頻、高頻和超高頻，常用頻段在125KHz、 13.56MHz、900MHz、2.4GHz，主要應用場景包括了學校、企事業單位、銀行、醫院、鐵路軌道交通等，根據應用的不同，標簽類型可分為有源和無源，其讀卡器設計也有所不同。
測試項目:
RFID測試主要是對讀寫器和標簽之間通信的無線電訊號進行測量，以此評估RFID讀寫器的工作狀態和性能指標。

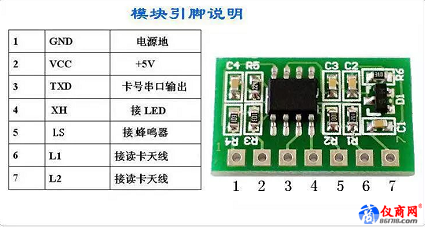

本次測試對象是低頻RFID讀寫模塊，射頻信號頻率125KHz，支持識別EM4001/4002及兼容的ID卡。當識別到ID片時，模塊TXD管腳會輸出卡號信息，信號類型為TTL-RS232信號。
測量目標:
射頻信號的載波頻率，輸出功率，占用帶寬，信道功率等
選用儀器:
選用鼎陽科技SSA3000X頻譜分析儀，SPD3303X-E線性直流電源和SDS1204X-E超級熒光示波器，分別用于測量、供電和信號解碼。
連接方法:

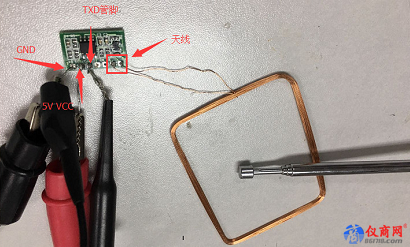

首先將RFID讀寫模塊和發射天線焊接，并將VCC、GND和TXD管腳分別引出導線便于連接。
然后將電源、示波器探頭分別按照對應的管腳連接好。
同時通過一個射頻采集天線和BNC轉接線，將讀卡器的信號引入SSA3000X的射頻輸入端口，觀察并測量信號的頻域參數。
測量內容:
頻率測量和功率測量：

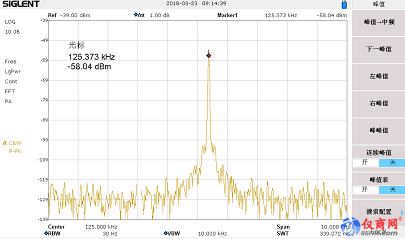

SSA3000x的頻譜分析儀的功能設置為：CF=125kHz，SPAN=10KHz，RBW=30Hz，測得信號頻率為125.373KHz，信號功率為-58.04dBm。被測系統是RFID讀寫器，處于向標簽發送識別信號的狀態。
從測量結果可以看到，實際信號的頻率中心和讀寫模塊設定的額定中心頻率有一定的誤差，稱為發射頻點誤差。
占用帶寬：
首先積分計算整個掃寬內的功率，然后根據設定的功率比計算出此比例功率所占帶寬。如下圖，在10KHz的掃寬范圍內，功率比為99%的占用帶寬為240Hz。
