RFID技術和基于RFID發展起來的NFC技術都是屬于近場通訊的范疇，在物聯網領域都有極大的應用。兩者都基于電磁感應原理，利用無線射頻信號對目標進行識別和通訊，讀寫距離是評估其系統的重要指標，而標簽的諧振頻率是影響這個指標的關鍵參數。

RFID和NFC的無源標簽封裝好之后只能采用非接觸法測量其諧振頻率。非接觸法測量方法原理是反射測量，通過測量反射參數的S11，觀察S11最大負峰值對應的頻率值，即可得到標簽的諧振頻率。

測試儀器選擇

為了保證非接觸測量方法的可靠性與可信度，我們采取了兩種測量方法進行測量：

方法一：使用鼎陽SSA3000X頻譜分析儀、TG 跟蹤源、反射電橋、反射測量軟件進行測量。

方法二：使用鼎陽SVA1000X 頻譜&矢量網絡分析儀、機械校準件、VNA(矢量網絡測量軟件選件)進行測量。

SSA3000X和SVA1000X兩款設備都具有反射測量功能，可以測量反射系數(ρ)、回波損耗(Return Loss)、和電壓駐波比(VSWR)等指標。SVA1000X內置了反射電橋，而SSA3000X已經在TG Source端校準，無需機械校準件，同時使用安捷倫網絡分析儀對以上兩種方案進行驗證。

RFID標簽實際測試

以下測試采用的是遵循ISO/IEC 14443 TypeA 標準的RFID無源標簽，標定頻率為13.56MHz，使用近場探頭代替13.56MHz的測量環路天線。測量時保持近場探頭和RFID標簽的測量距離為1cm，用Marker讀取負峰值。

SSA3000X設置

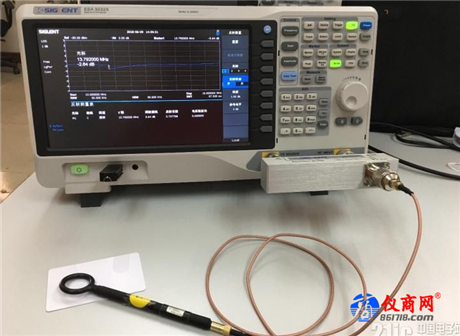

1.首先連接反射電橋：

IN(TG)端口：信號輸入端，用于連接電橋與頻譜儀跟蹤源TG Source輸出端口

OUT(RF)端口：信號輸出端，用于連接電橋與頻譜儀RF Input射頻輸入端

DUT 端口：用于連接電橋與被測設備，本例中連接近場探頭。

2. 按下Mode按鍵，選擇反射測量功能。

1) 校準開路載，校準開路載前需要斷開被測設備，校準完成后，就可以在屏幕下方看到回波損耗，反射系數，電壓駐波比等參數。

2) 選擇合適的刻度和參考電平。本例中選擇刻度為1dB，參考電平 6dB。

3) 選擇頻率，起始頻率設置為11MHz，終止頻率為15MHz。

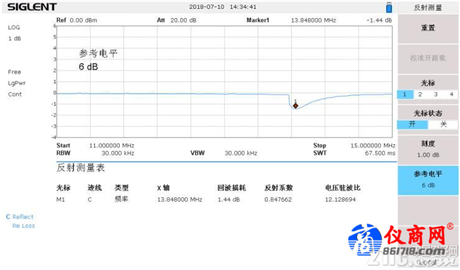

SSA3000X測試結果：SSA3000X測試出RFID諧振頻率約為13.85MHz，回波損耗為1.44dB，電壓駐波比約為12.13。

SVA1000X設置

1. 按Mode鍵，進入矢量網絡測量功能，選擇S11參數測量。

2. 進行機械校準，按照屏幕提示，依次連接OPEN、SHORT、LOAD三個校準件到TG Source接口完成校準。

3. 校準完成后連接近場探頭，并將測試刻度選擇為1dB，參考電平為0dB。
