點擊軟件頂部工具欄中的光標選項，用鼠標選擇要計算的面積。
選擇要計算的面積

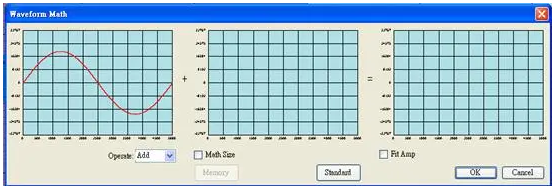

選擇 Math(M) >> Add at the top of the toolbar
波形計算屏幕

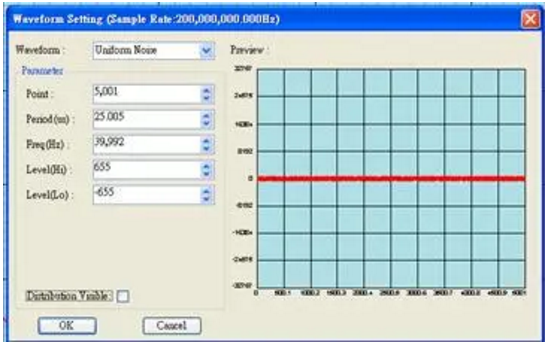

選擇要計算的波形。這里，以平均噪聲為例（均勻噪聲）；平均噪聲幅度約為200mVpp（+100mV~-100mV），振幅約為32767/5V*0.1V=655（點）~-32767/5V*0.1V=-655（點）
設置200mVpp平均噪聲
計算后的結果如圖所示，將得到一個帶噪聲的正弦波。
6Vpp+200mVpp噪聲后的計算波形

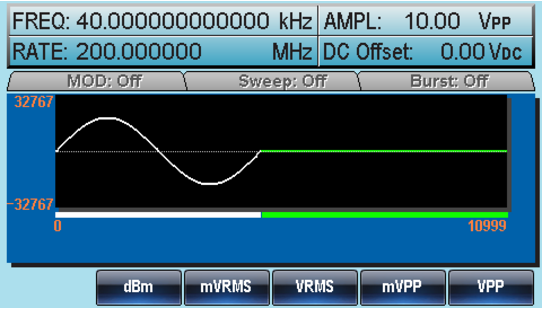

保存編輯后的文件，通過U盤上傳至AFG-3000，并將其在儀器上的輸出范圍和振幅（AMPL）設置為10Vpp。
設置此應用程序的參數和范圍
打開AFG-3000上的主輸出，將編輯好的信號發送到示波器上，會發現添加噪聲后的波形曲線明顯比原始波形厚。
將原始信號與加噪后的信號進行比較
加噪后的正弦波信號
原始正弦波信號
上述噪聲模擬應用主要是在設計測試待測物噪聲容限的電路時，對純信號加入噪聲來模擬實際傳輸信號。AFG-3000可以很容易地實現這樣的應用。
