隨著Space X公司雄心勃勃的星鏈計劃不斷推進，從國家層面到民營公司，從NTN到衛星互聯網經濟，我國在低軌衛星產業方面的投入也達到了前所未有的新高度。對于通信技術而言，天地一體是未來網絡的演進趨勢，天空與地面的技術最大復用與兼容是信息時代的發展方向，針對衛星通信的測試新需求也不斷涌現出。
物理層共存場景模擬需求
目前的低軌衛星通信大多數采用歐盟ETSI第三代數字衛星電視廣播標準（DVB-S2/S2X）并做改進，如果低軌衛星通信能夠最大程度地復用地面5G通信的關鍵技術和標準，將十分有利于衛星通信技術與產業的發展。但由于衛星通信系統跟地面移動通信系統相比，受信道傳播特性、傳播距離與損耗、衛星姿態及天線方向等差異，低軌衛星通信無法直接完全復制目前5G技術標準。與此同時，5G技術標準特別是5G NTN的出現標志著地面蜂窩網絡開始接入衛星通信，二者必將出現共存及適應性改進演進過程。基于上述差異和特殊性，同時具備5G蜂窩及DVB衛星信號物理層參數配置的波形定義，在協議改進和優化階段尤為重要。
射頻激勵干擾測試需求
衛星按照軌道范圍分為低軌（LEO）、中軌（MEO）、高軌（GEO）衛星。我國的鴻雁星座、虹云工程屬于低軌衛星，目前發射的低軌通信衛星占比近9成以上，普遍使用4-8GHz的C波段。該波段被5G（n77,n79）、WiFi等信號占據，為確保C波段中5G應用和衛星服務能夠無故障共存，對于組件和系統，必須有獨立的射頻通道測試其干擾場景，評估性能限制。隨著通信技術的發展，低波段信號已不能滿足通信的發展需要，Ka頻段具有豐富的頻率資源及可用帶寬，目前已成為高通量衛星的主要選擇，5G NR FR2毫米波段信道帶寬也擴展到了2GHz，這對獨立射頻通道的頻段及帶寬提出了更高要求。

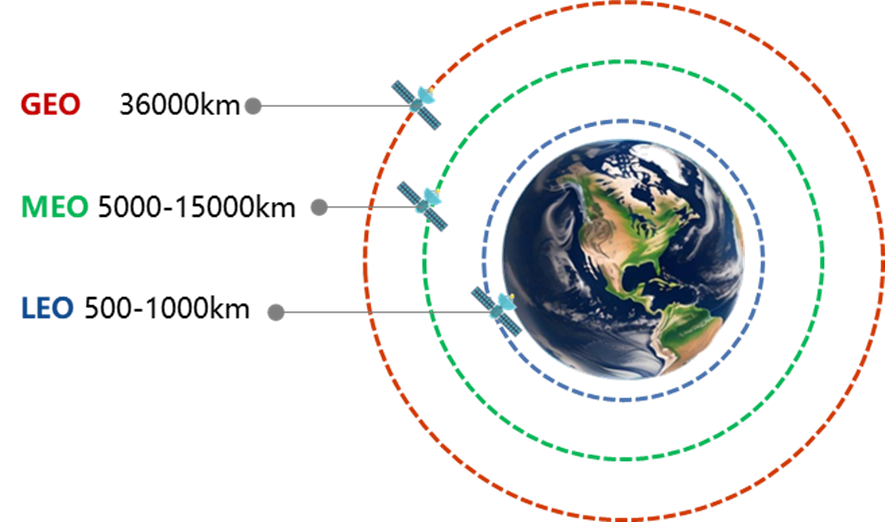

圖1衛星軌道范圍分類

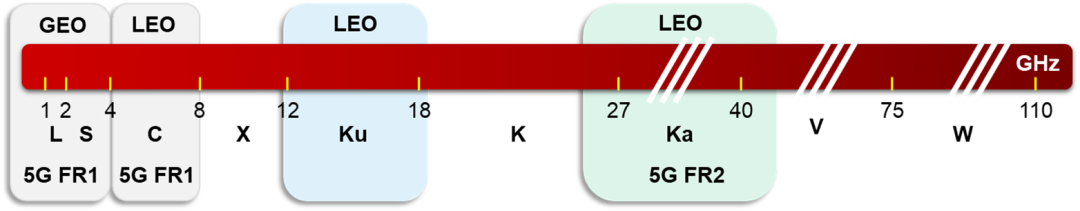

圖2蜂窩及衛星通信頻段劃分
思儀科技測試解決方案
為確保各頻段中5G應用和衛星服務能夠共存以及后續技術標準融合，滿足相關組件和系統干擾及共存場景測試需求，確定標準演進及天線系統設計。思儀科技支持簡單、快速的復雜共存場景構建。Ceyear1466系列信號發生器，獨立的雙通道設計，頻段覆蓋L/S/C/Ka，調制帶寬2GHz，滿足未來頻段擴展需求。基于儀器的通信協議模擬選件，兩個射頻通道能夠分別提供衛星信號（DVB-S2/S2X/RCS2）和5G NR（R17）信號，用于激勵被測設備，模擬5G信號對衛星信號接收的影響，測試5G信號與衛星信號的共存問題。同時Ceyear1466系列信號發生器可添加不同的噪聲類型和衰落，能以靈活的方式分析信號間的相互影響。借助Ceyear4052/4082信號頻譜分析儀提供的5G NR、DVB信號解調及頻譜測量模板，分析射頻信號的頻譜和帶外發射范圍。

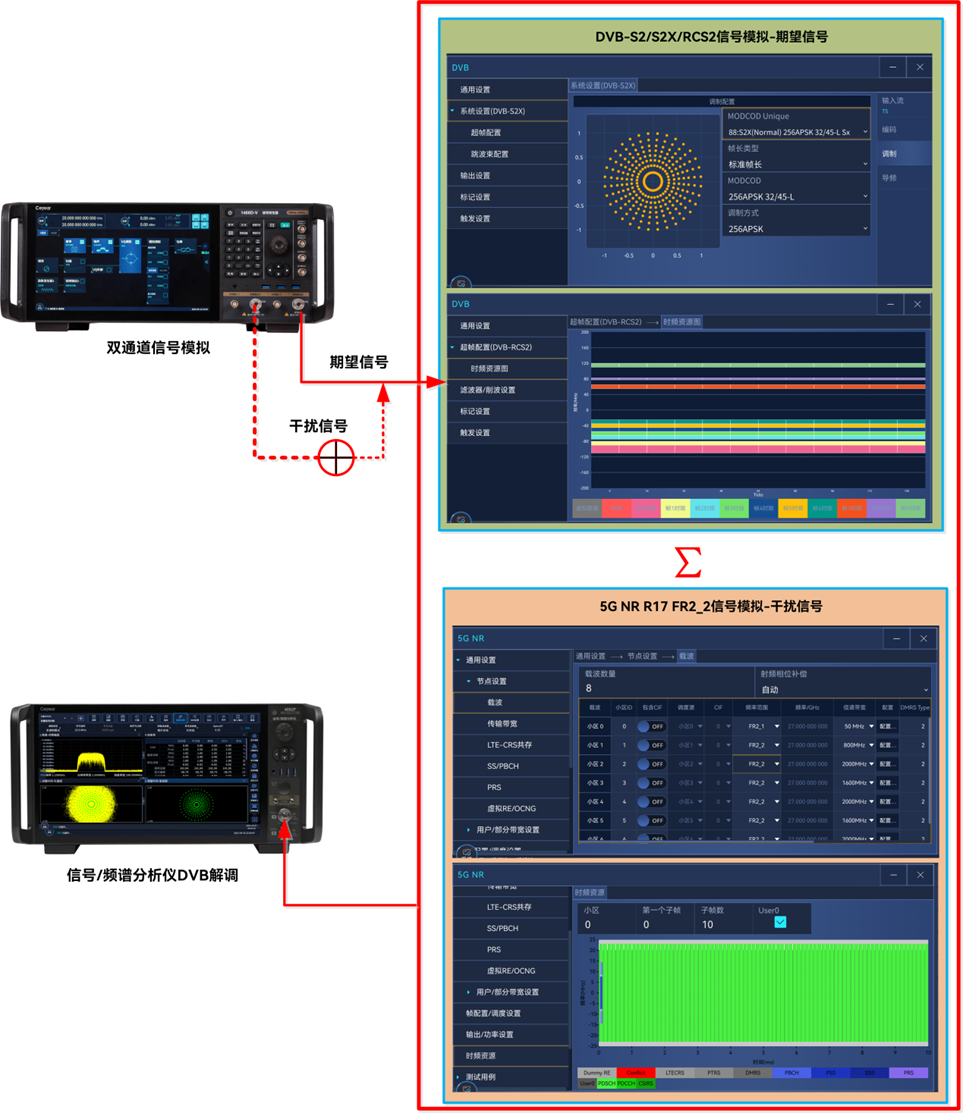

圖3共存及干擾場景測試解決方案
綜上，基于思儀科技提供的測試解決方案，可為相關頻管單位、衛星網絡服務提供商和電信工程師們節省大量時間，幫助他們正確測試接收機系統、基站以及組件。面對衛星產業新發展以及B5G、6G應用場景演進，思儀科技不斷完善、更新信號模擬場景，應對通信射頻信號測試新挑戰，為上下游產業的健康發展提供測量支撐。
