方便快捷的噪聲模擬(AFG-3000快速任意波編輯功能)
AFG-3000系列任意波形信號發生器
﹒TuHz~80/50MHz寬廣的頻率范圍
﹒內置AM,FM ,PWM , FSK,掃頻,Burst信號
﹒16位,200MSa/s,1M點長度的任意波形
﹒DWR(任意波形重建)功能
在實際電路中，實際信號往往含有噪聲。噪聲問題已成為電路設計中需要考慮的一個重要因素。無論電源輸入、電路內部路徑的傳播，甚至信號的輸出，都存在許多需要克服的噪聲問題。設計人員可以模擬信號發生器輸出的噪聲來判斷待測物的噪聲容限。
例如，如果在電源的輸出電路中使用開關電源（SMPS），則當前開關電源所采用的技術的頻率通常高于20kHz，結合脈沖波調制（PWM）和濾波電路的輸出，可以將市電轉換為IC電路所需的直流電壓，如+5V、+12V等，但轉換后的副作用是直流分量中含有少量的交流分量。如果交流分量（以下簡稱噪聲）過大，將導致應用電路故障。以5V為例。如果直流中心電壓為5.00V，噪聲為1.0 Vp-p，任何瞬態電壓值都可能超過4.75V-5.25V的允許范圍（這是通用邏輯IC的正常工作電壓范圍），可能會發生故障或崩潰，因此輸出噪聲的影響不小。通過本文，用戶可以了解如何用信號發生器模擬產生含有噪聲的輸出。
以AFG-3000為例，它提供了8 M的存儲深度，允許用戶在8 M范圍內編輯或輸出任意數量的點。它還配備了任意波形編輯軟件，可以滿足產生含噪聲信號輸出的需要。AFG-3000任意波形編輯軟件內置三種噪聲，即均勻噪聲、高斯噪聲和瑞利噪聲。主要區別在于概率分布的范圍。
均勻噪聲
高斯噪聲
三種噪聲概率分布的差異
瑞利噪聲
在相同的設置下，波形外觀的區別如下：
均勻噪聲
屬于平均分布的噪聲類型
高斯噪聲
屬于正態分布的噪聲類型

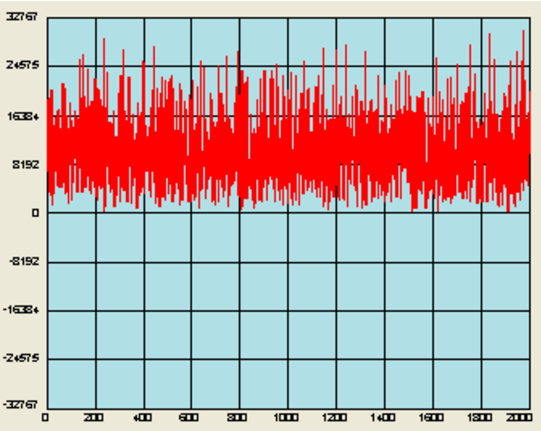

Rayleigh Noise
屬于正概率分布的噪聲類型
例如，一個6Vpp/40kHz的正弦波含有200mVpp的噪聲，在AFG-3000的PC軟件中通過波形計算可以顯示加噪的結果，方法如下：
首先描述6Vpp/40kHz正弦波
在number of points中，選擇要形成正弦波的總點數。這次設置為5000點，頻率設置為40,000 Hz（40 kHz）。
由于PC軟件的振幅表示直接以16位點計算，因此范圍+32,767 ~ -32,767對應于10Vpp（+5V~-5V），然后：
+3V corresponds to 32,767/5V*3V = 19,660 (points);
-3V corresponds to -32,767/5V*3V = -19,660 (points)
其余參數（如點、頻率范圍、周期、相位等）可根據所需值進行設置。
設置6Vpp的振幅范圍
