■ 必須驗證 HV 組件在承受 HV 系統中產生的 HV 電壓紋波時的穩健性。

測試

■ 具有可變幅度和頻率的交流電壓疊加在 DUT 的直流高壓電源電壓上。

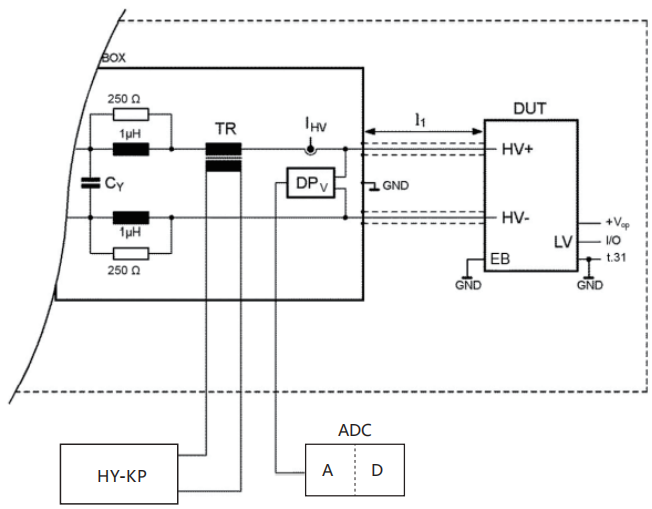

■ 必須按照圖 24 中的圖表使用和擴展第 4.7.2 節中的測試設置類型 2。示波器用于監測注入的交流電壓。測試參數在表32中規定。

測試用例1

■ 在測試案例 1 中，DUT 上疊加的交流電壓的幅度設置為表 32 中指定的值，并在必要時 重新調整。

■ 在測試過程中，有必要注意測試裝置和 DUT 之間的共振現象。DUT 中高壓電壓和高壓 電流的紋波含量的所有峰值和下降必須與相應的頻率一起記錄。

測試用例2

■ 在測試案例 2 中，DUT 上疊加的交流電壓幅度設置為表 32 中指定的 1 kHz 值。在此之 后，所需的頻率范圍將在不改變注入幅度的情況下運行。在此過程中，放大器僅用于校 正用于注入目的的變壓器的幅頻響應。

■ 在測試過程中，有必要注意測試裝置和 DUT 之間的共振現象。DUT 中高壓電壓紋波含 量的所有峰值和下降必須與相應的頻率一起記錄。

■ 注 4：如果測試案例 1 顯示在 1 kHz 處存在共振點，則將振幅設置為 500Hz 至 1kHz 之 間的頻率，在該頻率處沒有共振點。

DPV    ：用于高壓電壓測量的差分探頭

ADC    : 數據采集卡

TR       : 耦合器

HY-KP : 寬頻電源

450-VDC電力系統 實測圖

900-VDC電力系統 實測圖

7、 EHV-13 高壓使用壽命（附錄）

目的

■ 由于現有 HV 電壓紋波和 HV 電壓動態特性，HV 組件會受到影響所需使用壽命的負載。

■ 此測試在代表整個車輛使用壽命期間的負載的組件上使用加速負載

測試

■ 除了測試 L-02，“高溫耐久性使用壽命測試”，在 VW 80000 中，以下適用：必須使用 第 4.7.2 節中的測試設置類型 2，并按照圖表 24 進行擴展。

■ 1 個周期 = 計算的總數 測試時間/50

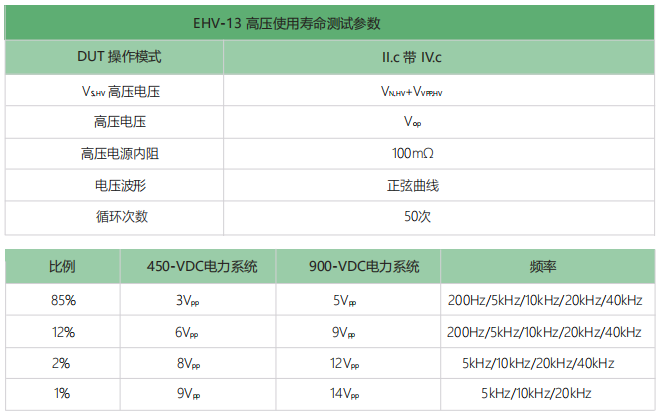

■ 必須按照表 37 中的參數進行測試。

■ 在每個周期中，DUT 必須經受的 HV 電壓紋波必須設置為表 38。

■ 對于每個 HV 電壓紋波，頻率按圖 31 均勻分布。

表 38 – 高壓電壓紋波和頻率分布

A：450-VDC電力系統

B：900-VDC 電力系統
