某型號無源相控陣雷達采碼配相測試系統是為了檢測某型號雷達的研制和生產階段的檢測而設計的，通過采碼和配相的方法，實現雷達的輻射器的相位匹配。整個系統主要由網絡分析儀控制部分、波控板控制部分、開關陣列控制部分、供電部分、信號適配器、工作臺和軟件系統組成。測試的部分由主控操作臺、網絡分析儀、開關組、串口卡電氣接口等部分組成。其中串口卡為被測件提供控制信號，網絡分析儀作為激勵響應采集單元，控制器對系統做集中任務整合。

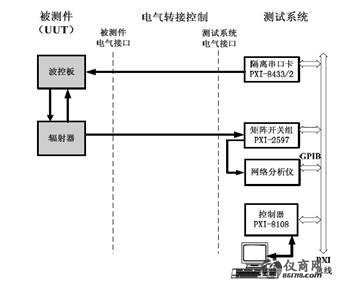

雷達陣元測試系統的組成部分

該系統分為以下幾個部分：

被測對象與技術方法：

通過GPIB總線實現對網絡分析儀的控制，包括功能配置，數據讀取等。通過RS422接口，將要發送的數據傳輸至波控板。因為需要對雷達上的大量子陣單元采碼配相，測試的子陣元需要分時切換，而若干路射頻信號的切換需要使用專門的射頻波段開關，所以使用開關陣列，此部分由25個6×1 射頻矩陣開關模塊組成，其中20個模塊分成四組，實現實時動作響應。在測試射頻信號時，由于測試單元數量龐大，需要多機箱級聯。信號適配器主要完成系統與被測對象的信號轉接。在軟件上通過算法的計算，改變接收到的雷達波的相位來改變波束的方向，以此掃描更多的區域。

硬件介紹

采用標準機柜式安裝，提高了可維護性和可擴展性

由于被測模塊（輻射器）數量多，測試電纜多，按照被測單元需要快速安裝和快速連接信號線的要求，將系統設計為可以一次性連接所有的被測通道

電、信、氣分離設計的方式保證了系統的可靠性 ? 可靠、高效、經濟的配套測控設備

完備的機電保護

軟件介紹

將系統測試和數據記錄，分析，統計，報表，存檔一系列過程有機結合并高效完成，真正實現自動化數據信息管理

可自定義的測試流程，滿足用戶的多種需求

可靠的操作功能及保護功能

測試數據的多機保存和龐大的數據庫保證了測試數據的安全

完善的數據回放及處理功能

應用領域

民用，軍工雷達系統子陣單元的測試
