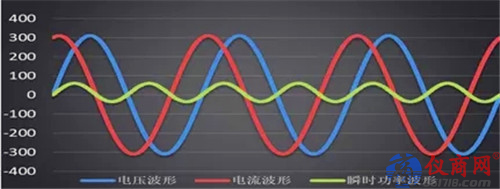

確定了以上的信號初始條件，我們就可以在EXCEL中利用插入公式的方法，產生多個周期的電壓電流采樣點，為了提高運算精度，采用每個周期1800個采樣點，如果換算成采樣頻率的話：10KHz→18MS/s，200KHz→360MS/s。

既然確定了采樣頻率和信號頻率，為了方便計算，我們可以將10ns延遲換算成角度單位。

此時我們將相位延遲 ⊿?(10KHz)與 ⊿?(200KHz)分別代入公式：

I(t)(10KHz)=Asin(ωx+φ2+⊿?(10KHz))，I(t)(200KHz）=Asin(ωx+φ2+⊿?（200KHz))

通過一系列運算得到如下結果：

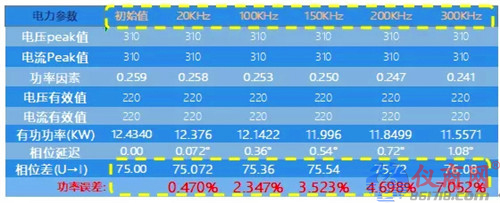

不同頻率下，10ns延遲時間對功率誤差的影響

由此計算，很容易看出相同延遲時間的前提下，頻率越高相位延遲對于功率測量的影響越大。

到了100KHz以上，超過2%以上的誤差很大程度上會影響最終測試結果，特別在效率測試中表現得尤為明顯。因此對于高頻功率測量，調整U-I的相位延遲成為能否精準測試功率或效率的關鍵因素。接下來，我們針對高頻電流電壓的相位延遲，提出一個合理可行的校準方案。

高頻電流電壓相位延遲的校準方案

校準系統構成：

· 高頻函數發生器

· 高頻功率放大器

· 高頻薄膜電容

· 在電壓測使用差分探頭與電流直接輸入的相位校準；

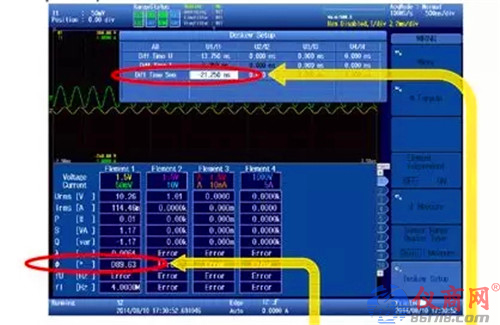

· 調整時間，在電容器的功耗測量中，使相位差大約為90度；

· 為了檢查電壓和電流之間的相位差，必要時可拉長時間軸并查看波形。

本方案采用函數發生器+高頻功率放大器輸出高頻電壓，利用電容的高通低阻以及電流電壓90度相位差的特性，可以簡單設計出具有U=100V、I=2A、初始相位差?=90°的標準相位校準信號。

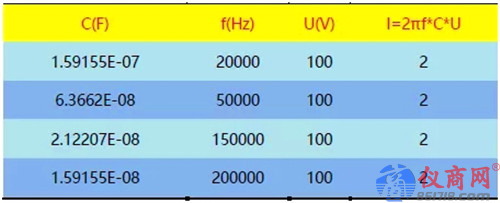

那么，不同頻率的信號，在100V交流輸出的情況下，為了產生2Arms的電流需要多大的電容呢？我們可以通過下表做個簡單的運算。

通過簡單的運算，我們可以根據輸出電壓、頻率、所需電流大小計算所需的電容器容量匹配不同相位校準的需求。
