?ZDS5000系列示波器集成了一個強大的數字濾波器功能，其通帶頻率可以任意設置，最高到200MHz，可以降低底噪和輻射干擾，將關心的信號從一堆混亂的信號中摘出來。圖7和圖8是濾波器對底噪和電磁輻射干擾的抑制效果。

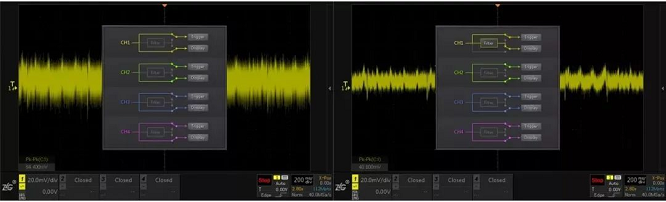

圖7 數字濾波器對底噪的降低

圖8 數字濾波器對電磁輻射干擾的抑制

2、結果分析

測量出電源紋波后，ZDS5000系列示波器還具有很多后期數據分析功能如峰峰值統計、最大值統計、最小值統計等。還有強大的FFT功能。我們可以通過FFT功能，對得到的紋波波形進行頻率上的分析，這樣可以準確地知道每個頻點上的噪聲大小。這樣就可以更加準確地得到由開關引起的紋波大小，如圖9所示。可以看到305K的開關頻率對紋波造成了影響，這樣找到了干擾頻率就可以針對性的對造成該頻率的器件進行調整。

圖9 FFT對紋波結果進行分析

總結

ZDS5054A示波器具有靈活的數字濾波器和強大的FFT功能，最高支持強大的4M樣本點分析，可以完美使用于大多數電源測量場景。同時ZDS5054A示波器還具有強大的環路分析功能，可以對電源做進一步的環路分析，使電源兼顧穩定與快速響應，并且支持電源通信協議解碼等功能，幫助工程師快速設計高效率、高可靠的電源。

（本文來源：ZLG致遠儀器 華北儀器 ）
